LED-Leuchtrahmen-Profile
Das Leuchtrahmen-Profilsystem – entwickelt um zu leuchten.
Individuell designbare Leuchtrahmen für vielfältige Einsatzgebiete
Modular und anpassbar – die ideale Beleuchtungslösung
Unsere LED-Leuchtrahmen-Profile bieten Dir:
- Vielseitigkeit und Eleganz für die unterschiedlichsten Anwendungen – perfekt für die stilvolle Gestaltung von modernen Räumen.
- Dekorative und entspannende Wand- und Deckenbeleuchtung, die einen nachhaltig positiven Eindruck hinterlässt und eine angenehme Atmosphäre schafft.
- 100 % Sorglos-Paket inkl. Beratung, Planung, Lieferung und auf Wunsch auch Montage
- Das modulare LED-Profilsystem lässt sich flexibel kombinieren – wähle aus verschiedenen Rahmengrößen und stelle Deine individuelle Beleuchtungslösung zusammen.
- Einfache Installation: Schnell und unkompliziert montiert mit unseren werkzeugfreien Eckverbindungswinkeln
Alle Vorteile auf einen Blick
Zufriedenheitsgarantie
schnelle Lieferung
Kauf auf Rechnung
individuelle Fertigung
Montageservice
Das Leuchtrahmen-Profilsystem
Wusstest Du, dass wir Motive im Leuchtrahmen-Profilsystem nicht einfach nur anleuchten, sondern jede einzelne Faser des Textildrucks zum Leuchten bringen? Damit gehören Diskussionen mit Kunden über Schatten und schlechte Ausleuchtung der Vergangenheit an!
Um Dir den Messealltag noch weiter zu erleichtern, ist unser LED-Leuchtrahmen-Profilsystem modular, lässt sich einfach und werkzeugfrei aufbauen sowie individuell anpassen.
Aber lass Dir doch einfach von Kim Simmerlein im Video einmal alles Wichtige zusammenfassen.
Flexibel und vielseitig
Das Leuchtrahmen-Profilsystem in unterschiedlichen Stärken sorgt für Stabilität und eine hochwertige Optik – auch bei sehr großen und langen Wänden. Für Säulen, Kabinen und Ecklösungen kommt unser ganz besonderes Schifterprofil zum Einsatz, mit dem Du ganz simpel und modular um die Ecke bauen kannst!
Gut für die Umwelt: Sowohl unsere Aluminium-LED-Profile als auch unsere LED-Module und Textildrucke werden klimafreundlich in Deutschland gefertigt – wir haben also kurze, regionale Lieferketten und liefern Dir alles aus einer Hand.
Die LED-Leuchtrahmen-Profile im Video
Lass Dir von Kim Simmerlein unsere vier Hauptprofile sowie die Eigenschaften und Vorteile unseres Leuchtrahmen-Profilsystems erklären:
Verabschiede Dich vom Schatten
Die Motive Deines Messestandes werden mit dem LED-Profilsystem heller und beeindruckender leuchten als je zuvor! Dank dieser fünf Eigenschaften ist unser LED-Profilsystem einzigartig:
- Keine Schatten, keine Spiegelungen
unsere Diffusor-Riffelung an den Profilkanten ermöglicht eine neutrale Ausleuchtung aller Flächen und Kanten - Gleichmäßige helle Ausleuchtung, keine Farbverfälschungen
die Lumitex-Coat Beschichtung bietet eine Lichtreflexion von 98% - Verwindungssteifes Profil-Design mit Hohlkammern
erst ab einer Länge von drei Metern ist eine Verstärkung notwendig - XXL-Profilnut zum Einkedern unseres Textildrucks
garantiert stressfreies Einkedern und auch das Umschlagen von Textildrucken bei Passgenauigkeits-Problemen ist möglich - 100% kompatibel mit allen Fremdsystemen
wir können unsere LED-Profile an jedes bestehende Systeme anpassen
Einfach um die Ecke bauen
Wir haben mit dem Schifterprofil eine innovative Sonderentwicklung auf den Markt gebracht, die eine ideale Ergänzung zu den bestehenden 120er und 200er Profilsortimenten darstellt. Das Schifterprofil ermöglicht es, einen Leuchtrahmen an zwei Seiten mit einem sogenannten Schifterschnitt enden zu lassen und zwei dieser Rahmen zu einer fast nahtlos beleuchteten 90°-Ecklösung zusammenzuführen – ideal für Säulen, Kabinen oder Ecklösungen
Das Schifterprofil vereinfacht den Bau von Leuchtrahmen oder Lichtwänden um Ecken erheblich und erweitert unsere gut plan- und baubare Baukastenlösung, was kreative und funktionale Erweiterungsoptionen für die vorhandenen Profilsortimente eröffnet.
Perfekte Ausleuchtung durch Geometrie und Oberfläche
Eine spezielle Riffelung an der Profil-Außenkante sorgt für eine gleichmäßige Ausleuchtung bis in den Randbereich der Textildrucke. Zusammen mit unserer Lumitex-Coat Beschichtung, die die Lichtreflexion auf 98% erhöht (normale Eloxal silber E6EV1 Beschichtungen erreichen nur 38%), minimieren wir so Schattierungen und garantieren brillante Farben.
Profitiere von unserem Know-how
Vermeide Fehlkonstruktionen oder Produktanwendungen die nicht sach- und fachgerecht ausgeführt werden. Wir achten stets auf Kompatibilitäten und Notwendigkeiten, um Deine Ansprüche an das Endprodukt bestmöglich abdecken zu können.
Wir nutzen unsere Produkt- und Markterfahrung auch für die Auswahl und Empfehlung von bereits vorhandenen Profilen und Systemlösungen, um so unnötige Entwicklungskosten zu vermeiden.
Besondere Vorteile des LED-Leuchtrahmen-Profilsystems
- Werkzeugfreie Verbindungstechnik
- Gleichmäßige helle Ausleuchtung ohne Schatten
- Lumitex-Coat Beschichtung (98% Lichtreflexion anstatt 38% bei Eloxal silber E6EV1)
- Einfache Anbindung an bestehende Systemlösungen
- Brillanter Textildruck
- Montage an Decken oder Wand, freistehend, abgehängt oder verbunden als ganzes System
- Modulares Bauen in Wunschgrößen
- Sonderbeschichtungen nach Wunschfarbe (Lackierung in Uni, Metallic oder Perl-Effekt)
- Entwicklung von Sonderprofile mit Deinem eigenen Design (auflagenabhängig)
Das sagen unsere Kunden
Die Lightmaster Professional Profile
Entwickelt um Deine Motive zum Leuchten zu bringen.
Lightmaster Professional
62 mm
Bautiefe: 62 mm
Profilstärke: 35 mm
Montagenuten: 1
Gewicht: ca. 1,6 kg/m
Aussteifung: ab 1,8 m
Farbe: Weiß RAL 9016
Anwendung: unbeleuchtet doppelseitig, sowie beleuchtet einseitig verwendbar
Zubehör: Stellfüße, Abhängung, Wand- oder Deckenmontagewinkel
Multimediaintegration: -
Schifter-Ecklösung: -
Lichtstrecke: bis 1,5 m* bei beidseitiger Einstrahlung, größere Dimensionen nach individueller Planung
Das Lightmaster Professional 62 mm Profil ist mit seinem außenliegenden Gewindekanal perfekt als Einbauprofil für Wand- oder Deckennischen sowie 62 mm tiefe Messebausysteme geeignet, wie sie bspw. von BeMatrix oder Aluvision bekannt sind.
Zusätzlich macht die extrem schmale Bautiefe in Kombination mit seitlicher LED-Einstrahlung das Lightmaster Professional 62 mm zu einer beliebten Wahl im Ladenbau oder in der Inneneinrichtung bei beleuchteten Wandbildern bis 2000 x 2000 mm

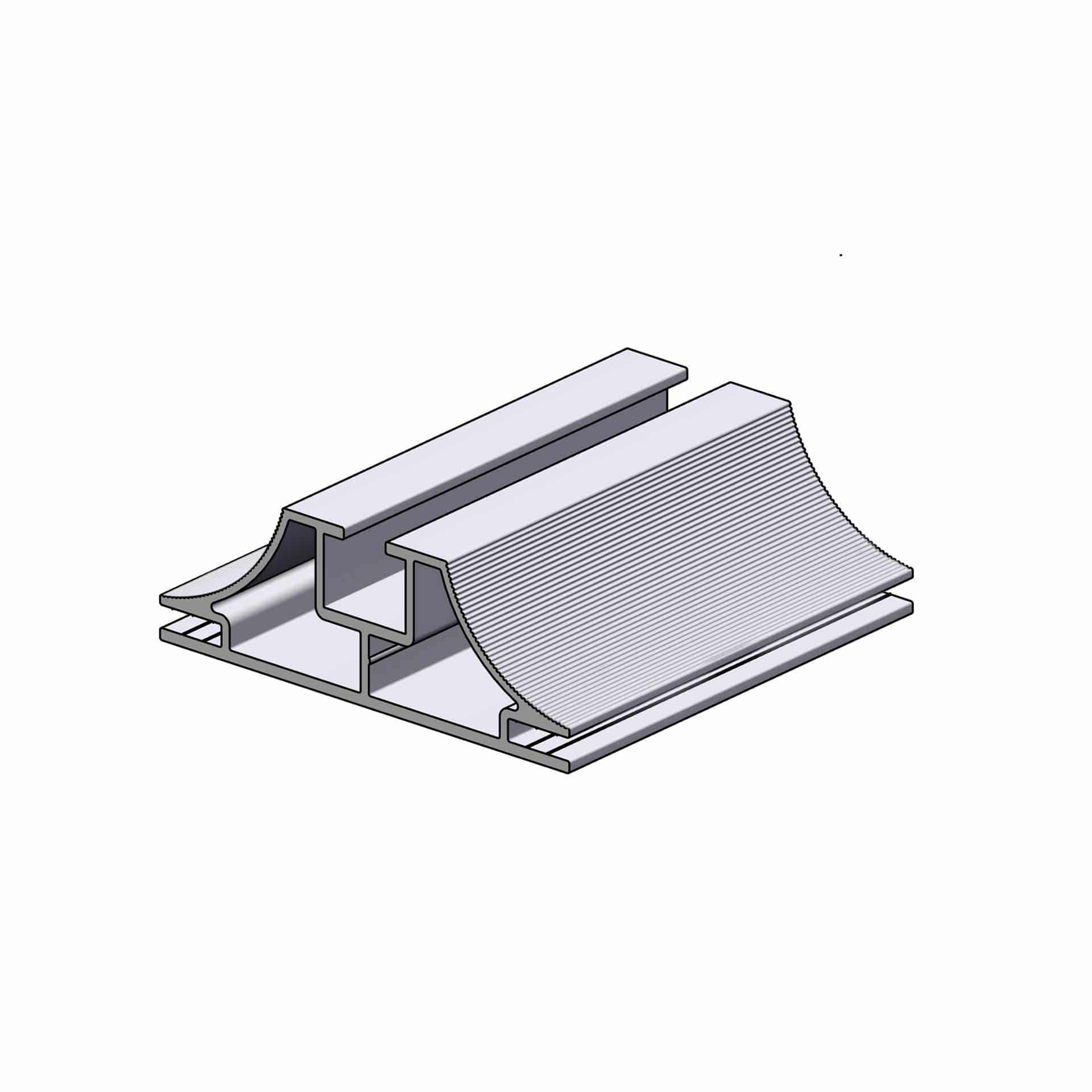

Lightmaster Professional
100 mm
Bautiefe: 100 mm
Profilstärke: 35 mm
Montagenuten: 1
Gewicht: ca. 1,9 kg/m
Aussteifung: ab 2,5 m
Farbe: Silber eloxiert
Anwendung: unbeleuchtet sowie beleuchtet ein- und doppelseitig verwendbar
Zubehör: Stellfüße, Abhängung, Wand- oder Deckenmontagewinkel
Multimediaintegration: -
Schifter-Ecklösung: -
Lichtstrecke: bis 2,5 m* bei beidseitiger Einstrahlung, größere Dimensionen nach individueller Planung
Unser 100 mm Profil mit seinen beiden Hohlkammern und sehr guten statischen Eigenschaften bietet in Kombination mit unserem High-Performance LED-System die unschlagbare Möglichkeit bereits ab 100 mm Bautiefe per Seiteneinstrahlung doppelseitig auszuleuchten.
Das macht das Profil besonders interessant für die Anwendung im Innenbereich oder bei Messekonzepten auf denen jeder Millimeter Standfläche zählt.
Die großzügigen Hohlkammern bieten weiterhin gute Kompatibilitäten für die Anbindung an Fremdkonstruktionen und ermöglichen vielfältige Einbaulösungen.

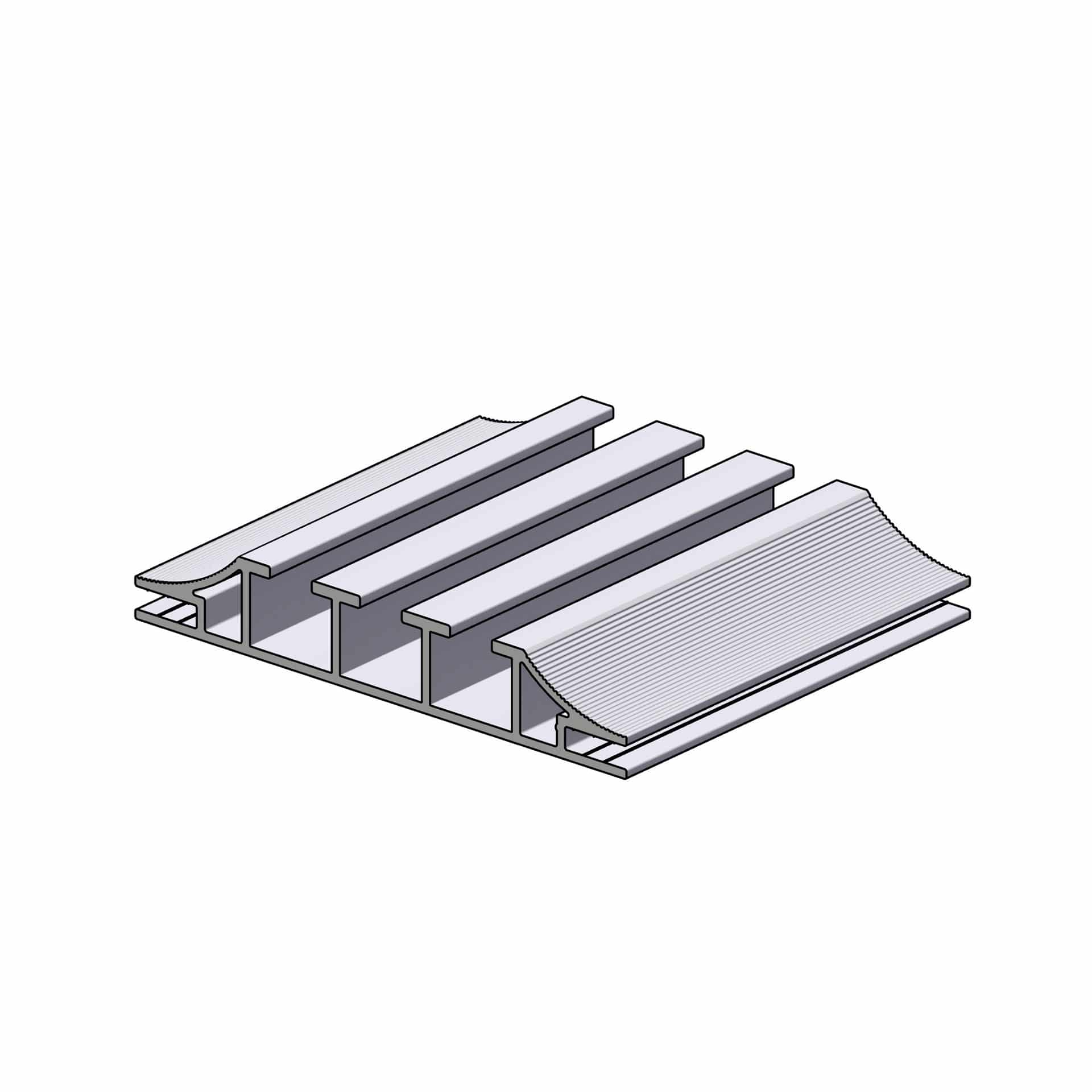

Lightmaster Professional
120 mm
Bautiefe: 120 mm
Profilstärke: 19,5 mm
Montagenuten: 3
Gewicht: ca. 1,65 kg/m
Aussteifung: ab 1,8 m
Farbe: Silber eloxiert
Anwendung: unbeleuchtet sowie beleuchtet ein und doppelseitig verwendbar
Zubehör: Stellfüße, Abhängung, Wand- oder Deckenmontagewinkel
Multimediaintegration: -
Schifter-Ecklösung: verfügbar
Lichtstrecke: bis 3,0 m* bei beidseitiger Einstrahlung, größere Dimensionen nach individueller Planung
Unser Leichtgewicht und Preishammer für Decken- und Wandmontagen oder die Verwendung als schnell auf- und abbaubares Displaysystem.
Ein besonderes Highlight ist die Schifter-Ecklösung, die für dieses Profil zur Verfügung steht, damit kannst Du beliebig 45° oder 90° Eckelemente nahtlos realisieren.

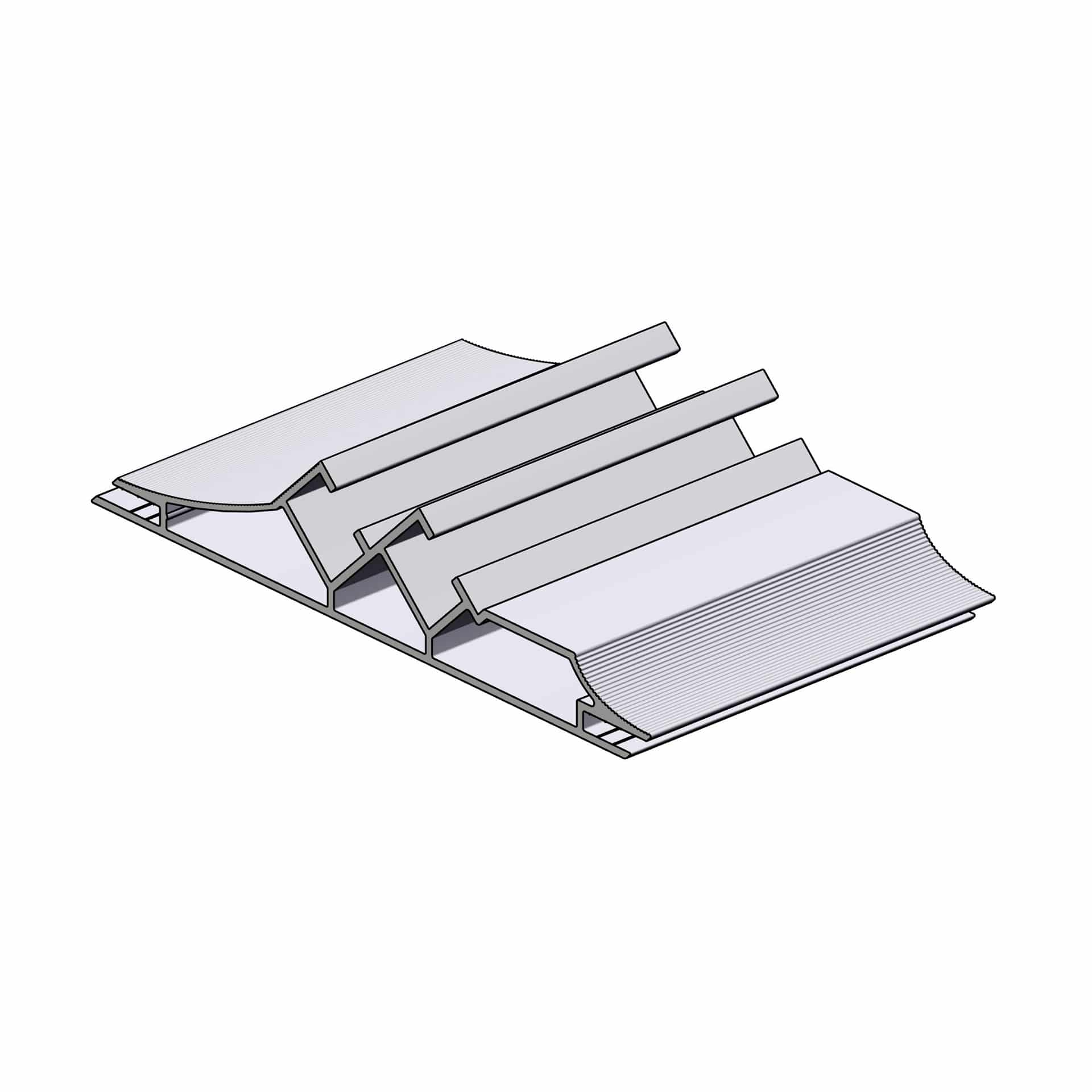

Lightmaster Professional
120 mm Schifter
Bautiefe: 180 mm
Profilstärke: 19,5 mm
Montagenuten: 2
Gewicht: ca. 2,5 kg/m
Aussteifung: -
Farbe: Silber eloxiert
Anwendung: 45° oder 90° Eckverbindung von Lightmaster Professional 120 mm Profilen
Zubehör: Befestigungsschrauben
Multimediaintegration: -
Das Schifterprofil für unser Lightmaster Professional 120 mm Lichtwandprofil ermöglicht die Umsetzung von 45° sowie 90° Eckverbindungen mit nahezu nahtloser Motivbespannung in 120 mm Bautiefe.
Klassische Anwendungen sind abgehängte Deckenkonstruktionen oder der Bau von Raum-in-Raum Systemen, sowie beleuchteten Theken und Tresenelementen.

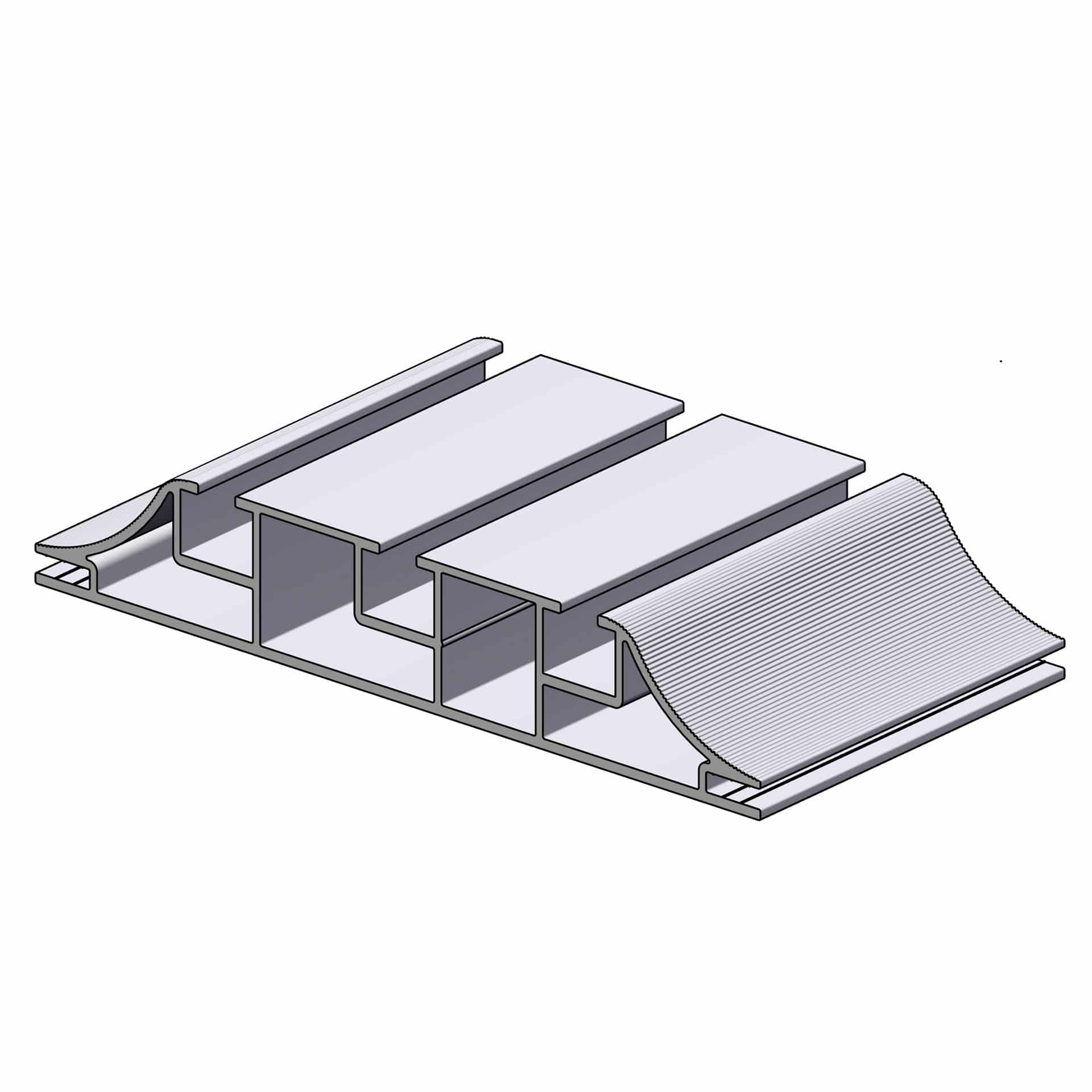

Lightmaster Professional
200 mm
Bautiefe: 200 mm
Profilstärke: 35 mm
Montagenuten: 3
Gewicht: ca. 3,8 kg/m
Aussteifung: ab 2,5 m
Farbe: Silber eloxiert
Anwendung: unbeleuchtet sowie beleuchtet ein und doppelseitig verwendbar
Zubehör: Stellfüße, Abhängung, Wand- oder Deckenmontagewinkel
Multimediaintegration: möglich
Schifter-Ecklösung: verfügbar
Lichtstrecke: bis 4,5 m* bei beidseitiger Einstrahlung, größere Dimensionen nach individueller Planung
Unser stärkstes Profil für besonders große und auch freistehende Bauten. Das Profil überzeugt durch hohe Steifigkeit; gute Statik und ist ein echter Topseller für den Messebau.
Die 3 Montagenuten geben planerischen und konstruktiven Spielraum und machen das Profil sehr vielseitig einsetzbar.
Ein besonderes Highlight ist die Schifter-Ecklösung, die für dieses Profil zur Verfügung steht, damit kannst Du beliebig 45° oder 90° Eckelemente nahtlos realisieren.

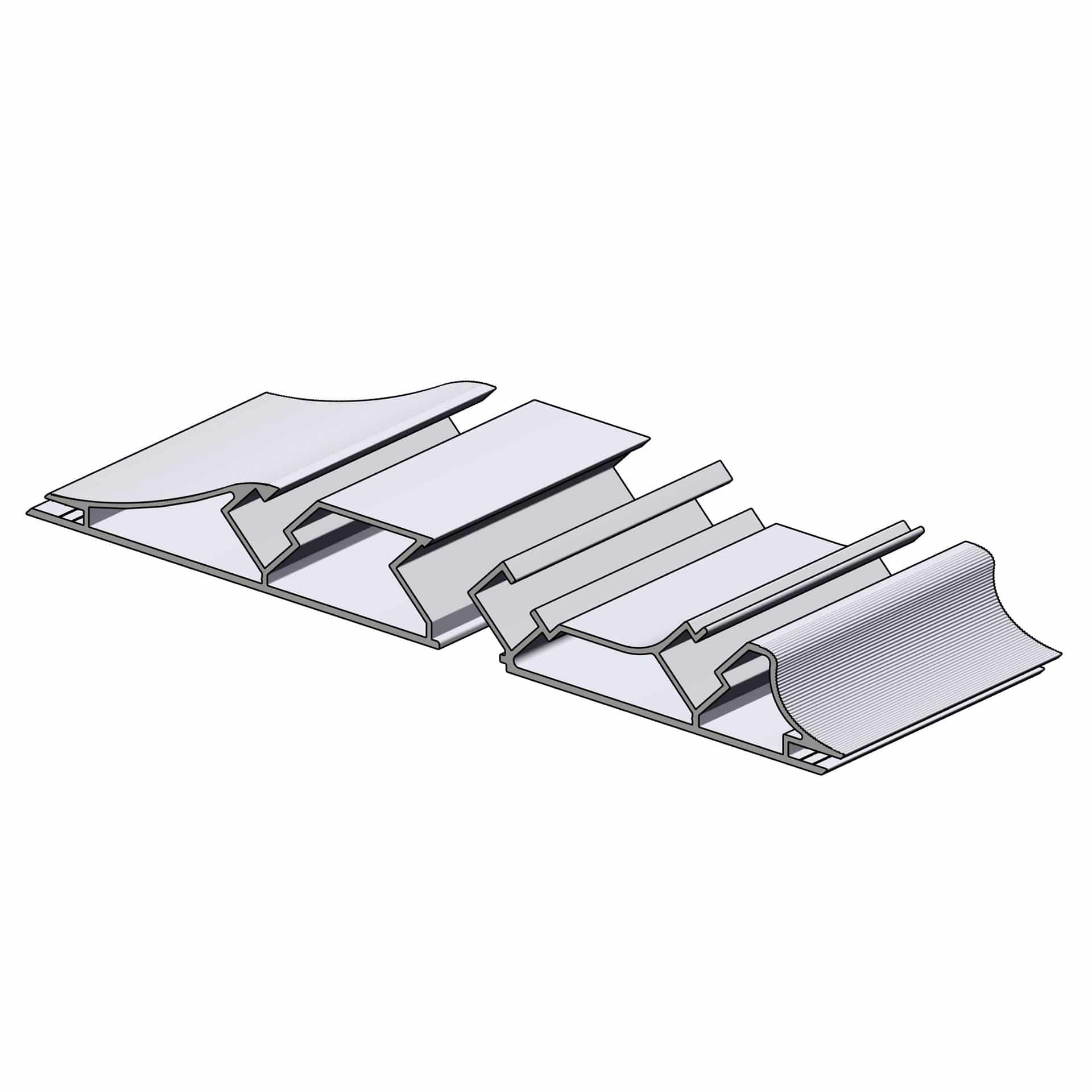

Lightmaster Professional
200 mm Schifter Innen/Außen
Bautiefe: innen 130 mm, außen 160 mm
Profilstärke: 35 mm
Montagenuten: 3 (1 innen, 2 außen)
Gewicht: innen ca. 2,45 kg/m, außen ca. 2,56 kg/m
Aussteifung:-
Farbe: Silber eloxiert
Anwendung: 45° oder 90° Eckverbindung von Lightmaster Professional 200 mm Profilen
Zubehör: Befestigungsschrauben und Verbindungsmaterial
Multimediaintegration: -
Die Schifterprofile für unser Lightmaster Professional 200 mm Lichtwandprofil ermöglichen die Umsetzung von 45° sowie 90° Eckverbindungen mit nahezu nahtloser Motivbespannung mit 200 mm Bautiefe.
Klassische Anwendungen sind abgehängte Deckenkonstruktionen oder der Bau von Raum-in-Raum Systemen, sowie beleuchteten Theken und Tresenelementen.

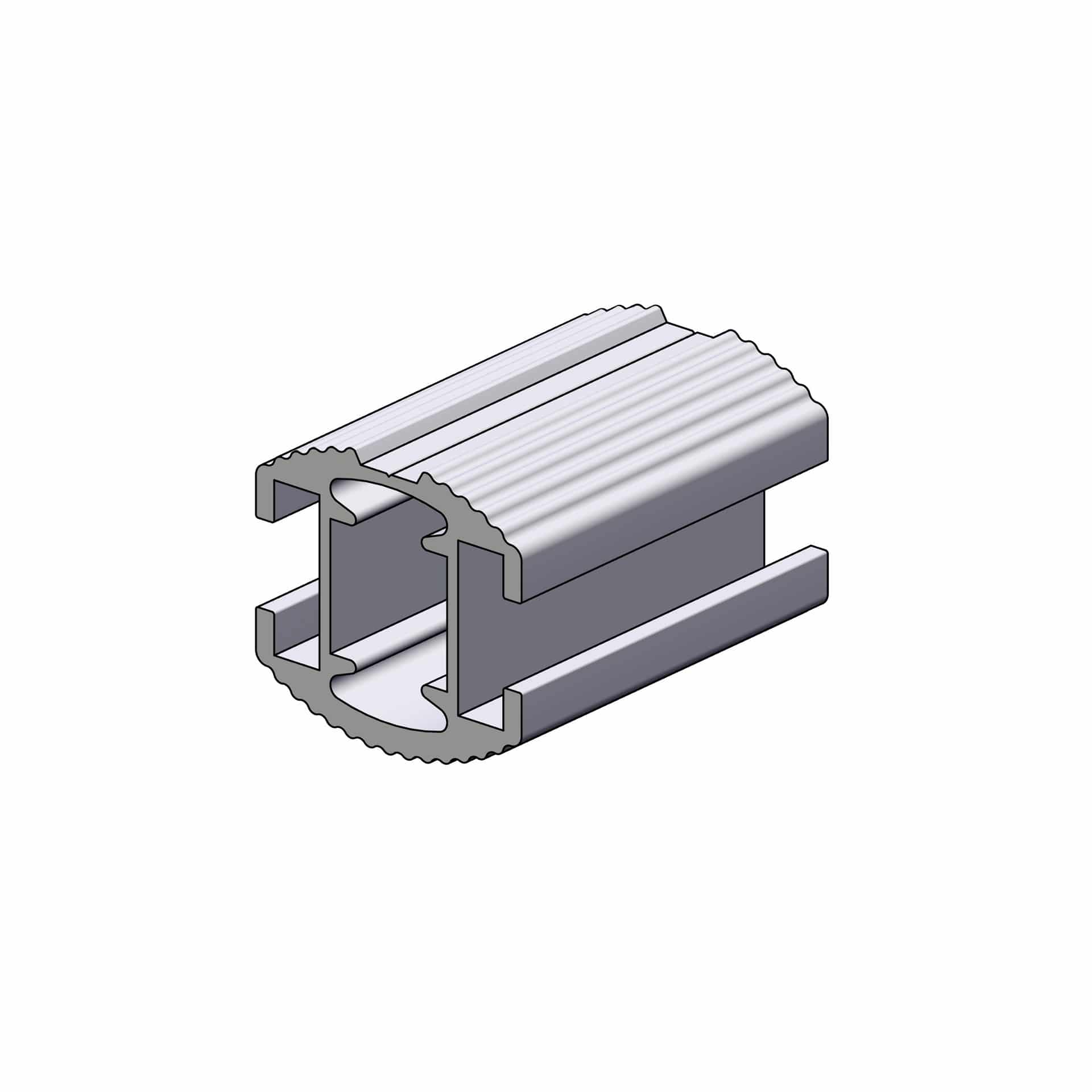

Stütz- und Ständerprofil Oval
Bautiefe: 33,5 mm
Profilstärke: 36,4 mm
Montagenuten: 2 + Spannschlossaufnahme
Gewicht: ca. 1,1 kg/m
Aussteifung: ab 2,0 m
Farbe: Weiß RAL 9016
Anwendung: Versteifung von Lichtwandsystemen
Zubehör: Spannschloss für Nut-Schnellverbindung
Unser Stütz- und Ständerprofil mit lichtoptimierter Geometrie ermöglicht das Aussteifen großformatiger Rahmensysteme unter Erhalt eines nahezu perfekten Ausleuchtungsergebnisses.
Die beiden Montagenuten ermöglichen dabei sowohl die Teilung der Streben als auch das zusätzliche Anbringen von Zubehör mit Hilfe unserer standard Eckverbindungswinkel.
Lightmaster Lumaroom
Bautiefe: 120 mm
Profilstärke: 57,4 mm
Montagenuten: 3
Gewicht: ca. 2,435 kg/m
Aussteifung: ab 1,8 m
Farbe: Silber eloxiert
Anwendung: unbeleuchtet mit Lichtkranz sowie beleuchtet mit Lichtkranz einseitig verwendbar
Zubehör: Abhängung, Wand- oder Deckenmontagewinkel
Lichtstrecke: bis 3,0 m* bei beidseitiger Einstrahlung
Mit dem Lightmaster-Lumaroom-Profil entsteht ein innovatives Beleuchtungskonzept, das Wand- oder Deckenbilder mit integrierter Raumbeleuchtung kombiniert und so die perfekte Arbeitsleuchte schafft.
Ob im Büro oder in professionellen Einrichtungen, das Profil erfüllt alle notwendigen Beleuchtungsanforderungen und sorgt für eine angenehme, funktionale Atmosphäre, wie unser Lumaroom | medical die entsprechenden ASR-Anforderungen von Arztpraxen erfüllt.
h-Profil zur Textilbefestigung
Bautiefe: 32 mm
Profilstärke: 8 mm
Montagenuten: 1 Kedernut
Gewicht: ca. 0,36 Kg/m
Aussteifung: Befestigung an vorhandene Trägerkonstruktion
Farbe: Silber eloxiert
Anwendung: unbeleuchtet sowie beleuchtet ein- und doppelseitig verwendbar
Zubehör: Befestigungsschrauben
Multimediaintegration: Abhängig von Trägerkonstruktion
Schifter-Ecklösung: -
Das h-Profil mit Bohrkerbe und Kederaufnahme ist unsere Antwort auf die Frage,ob unsere Lichtsysteme und Textilgewirke auch in anderen Systemen, besonders in Holzkonstruktionen zum Einsatz kommen können.
Das h-Profil ist Ihre Spanntuch Kederaufnahme zum Nachrüsten – sobald Sie das vorhandene Material um unser h-Profil ergänzen, wird jede Unterkonstruktion im Handumdrehen zum Textilspannrahmen.
*Abhängig von LED-Auswahl und Motiv auch abweichende Werte möglich, bitte sprich uns individuell für eine exakte Planung an.
Montagezubehör für die LED-Leuchtrahmen-Profile
Optimal auf das Profilsystem abgestimmt.
Wand- und Deckenmontagewinkel
Anwendung: Befestigung von Profilen oder Rahmensystemen an Wänden, Decken oder sonstigen Unterkonstruktionen mit entsprechender Tragkraft
Befestigungsart: Verschraubung
Die Wand- und Deckenmontagewinkel in unserem Sortiment sorgen jederzeit für guten Halt unserer Systeme an jeglicher Art von Unterkonstruktion.
Seien es einfache verlattete Rückwände, Dachbalken oder Konstruktionen mit Hohlräumen - vom Lightmaster Professional 200 mm bis Lightmaster Professional 62 mm halten diese Winkel alles an Ort und Stelle.
Standard Eckverbindungswinkel
Anwendung: Montage von Eckverbindungen der Lightmaster Profilserien
Befestigungsart: Verschraubung
Unsere Standard Eckverbindungswinkel sind eine solide und einfache Standardvariante zur Verbindung der Ecken mit Rahmenzargen unserer Systeme.
Mit zwei integrierten Schrauben zur Verspannung im Profil sind diese Winkel unkompliziert in der Anwendung bei allen gängigen Projekten.
werkzeugfreier Eckverbindungswinkel
Anwendung: Sicherung von Eckverbindungen der Lightmaster Profilserien
Befestigungsart: Verschraubung
Der werkzeugfreie Eckverbindungswinkel ersetzt in der Anwendung den Standard-Eckverbindungswinkel und bringt zusätzlich durch stärkeres Material sowie größere Auflagefläche der Schenkel und Durchgangsbohrungen für feste Schraubverbindungen mit dem Profil ein deutlich höheres Maß an Sicherheit und Stabilität.
Die Montagezeit wird gegenüber den einfachen Winkeln um bis zu 50% reduziert und durch einen bündigen Anschlag entfällt ein lästiges ausrichten der Gehrungen. Besonders empfohlen für Deckenabhängungen oder XXL-Aufbauten.
Standard Längsverbinder
Anwendung: Sicherung von Längsverbindungen der Lightmaster Profilserien
Befestigungsart: Verschraubung
Unsere Längsverbinder geben den Profilverbindungen auf Stoß den nötigen Halt.
Die 125mm langen Verbinder werden mit vier Gewindestiften im Profil verspannt und bieten mit 62.5mm Spannweite in jede Zarge den optimalen halt für mehrfach unterteilte Rahmensysteme.
Das ermöglicht die Produktion von Rahmenzargen in Wunschteilungen.
Fast-Lock Kunststoff-Platinenclip
Anwendung: Platinenhalterung für die Lightmaster Profilserie
Befestigungsart: Einrasten
Die Fast-Lock Clips rasten von unten in den Schraublöchern der Platinen ein und lassen sich mit einer einfachen 90° Drehung im Profil befestigen, ganz ohne lästiges Schrauben oder verrutschende Nutensteine.
Dabei sparen die Fast-Lock Clips nicht nur Zeit- und damit Geld, sondern auch Gewicht.
Die Fast-Lock Clips aus Kunststoffdruckguss verzichten gänzlich auf massive Metallteile und ermöglichen dadurch eine Gewichtseinsparung von über 50% gegenüber unserer Standardlösung. Perfekt für Transporte und Abhängungen, bei denen jedes Gramm zählt!
Universalstellfuß Heavy Duty
Anwendung: Beschwerung und Sicherung von freistehenden Rahmensystemen
Befestigungsart: Verschraubung
Die Heavy-Duty Universalstellfüße sind mit ihrem hohen Eigengewicht perfekt geeignet, um auch größere Rahmensysteme freistehend zu realisieren.
Individuell positionierbare Senkkopfschrauben sorgen für eine flexible Anwendung in allen Lightmaster Professional Profilen.
Bei Bedarf können die Stellfüße unter einem Zwischenboden verschwinden. Dadurch werden Stolperfallen vermieden und es kann eine möglichst saubere Optik erreicht werden.
Zargenschloss für Stütz- und Ständerprofil oval
Anwendung: Verbindungselement, um ein Stützprofil im 90° Winkel mit den Luminatore-Profilen zu verbinden
Das Zargenschloss dient dazu, Stützstreben im rechten Winkel im Profilen zu fixieren und damit eine zusätzliche Stabilität zu verleihen.
Deckenabhängung Rahmenaufnahme
Anwendung: Sicherung von hängenden Rahmensystemen und Standelementen
Befestigungsart: Verschraubung
Die Deckenabhängungssets können Problemlos mit Rahmensystemen jeder Bautiefe und Konstruktionsform verwendet werden.
Durch den modularen Aufbau beschränkt sich die Anwendung nicht auf eine bestimmte Profilstärke, sondern kann durch das Anpassen der Schraubenlänge beliebig erweitert werden.
Versteifungswinkel-Set
Anwendung: Versteifung von Rahmen in Übergröße im Lightmaster Professional 200 mm Profil
Befestigungsart: Verschraubung
Das Versteifungswinkel-Set ermöglicht eine stabile Rahmen-Konstruktion im 200er Profil in Übergröße.
Das Set ist kompatibel zu allen Luminatore®-Indoor-LED-Modul-Serien und den werkzeugfreien Eckverbindungswinkeln sowie dem Universalstellfuß Heavy Duty.
Deckenabhängung Seilset
Anwendung: Seilset zur Einstellung der Höhenposition
Befestigungsart: Verschraubung
Der Drahtseilhalter mit Ringöse, wird mit unserer Rahmenaufnahme über den dort beigefügten Schäkel fest verschraubt.
Im Standard ist das Drahtseil mir einem losen Ende und einer Kausche konfektioniert und eignet sich ideal für die Abhängung von unseren Luminatore-Lightmaster Professional Profilsystemen unter einer Traverse oder in Deckenhaken.
Dazu wird das Seil um die Traverse geschwungen und durch die Kausche gefädelt, dann wird über den Drahtseilhalter die Höhe justiert und fertig ist die schnelle und perfekte Abhängung unserer Rahmensysteme. Alternativ kann die Kausche einfach in vorhandene Haken oder Karabiner eingehängt werden.
PS: Gern passen wir auf Wunsch die Seillänge oder die Ausführung an Deine individuellen Bedürfnisse an.
